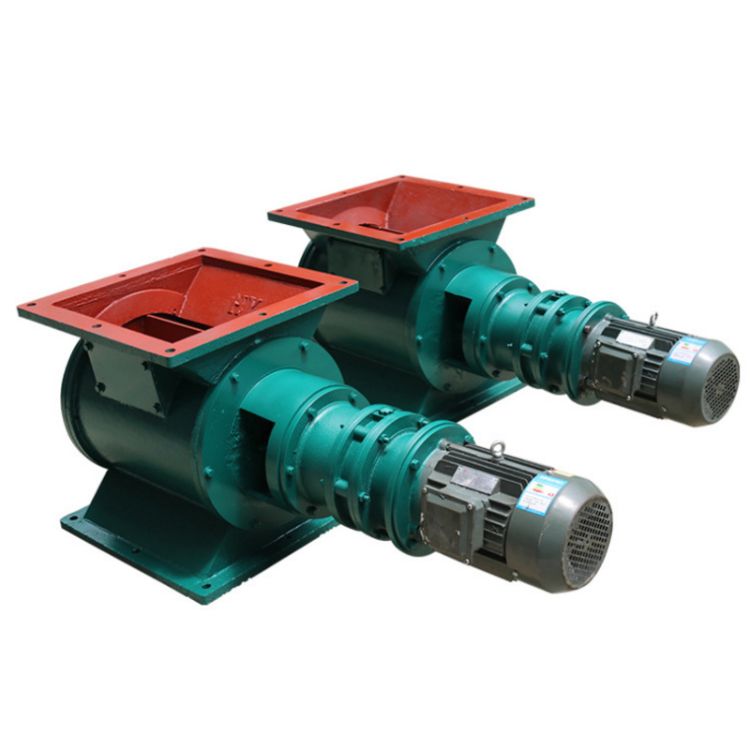

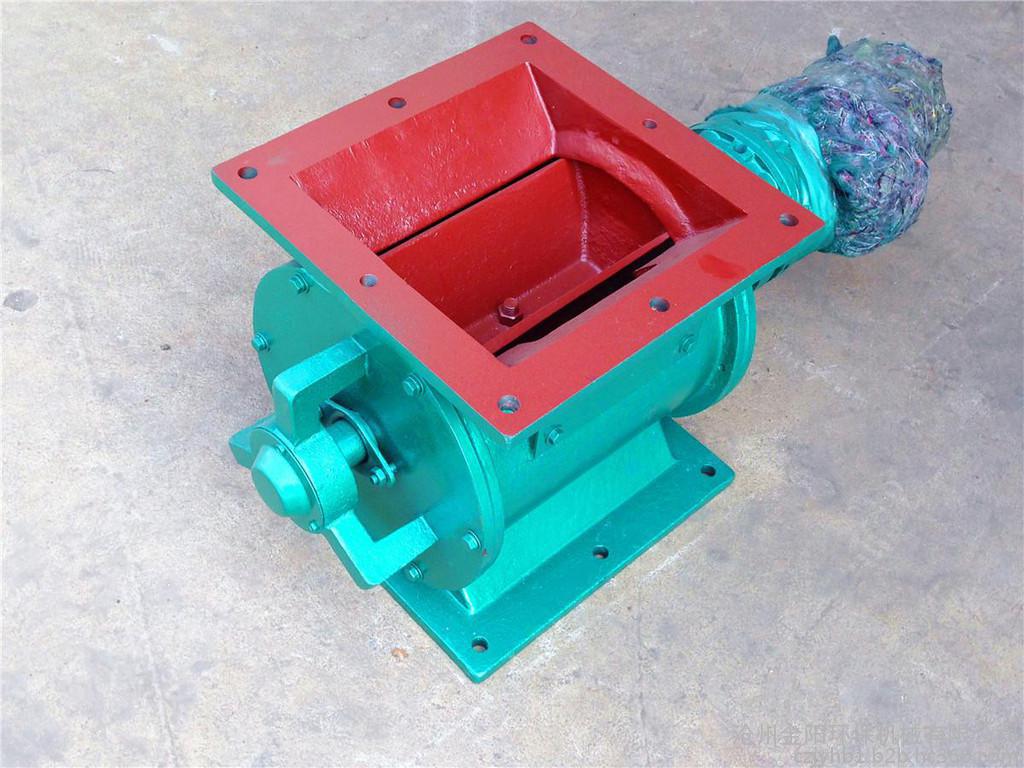

產品簡介
YJD剛性葉輪給料機也叫電動卸灰閥、星型卸料器、電動鎖風閥，是除塵設備排灰、送風和其它設備給料的主要設備。葉輪給料機常用在氣力輸出系統中，對于壓力輸出系統或負壓輸出系統，星型卸料器可以均勻、連續地向輸料管供料，以保證氣力輸出管內的氣、固體比較穩定，從而使氣力輸送能正常工作，同時又能將卸料器的上、下部氣壓隔斷而起到鎖氣作用。
適用行業
廣泛應用于環保、冶金、化工、糧食、食品等行業。
適用物料
適用于干燥粉狀物料或小顆粒物料等。

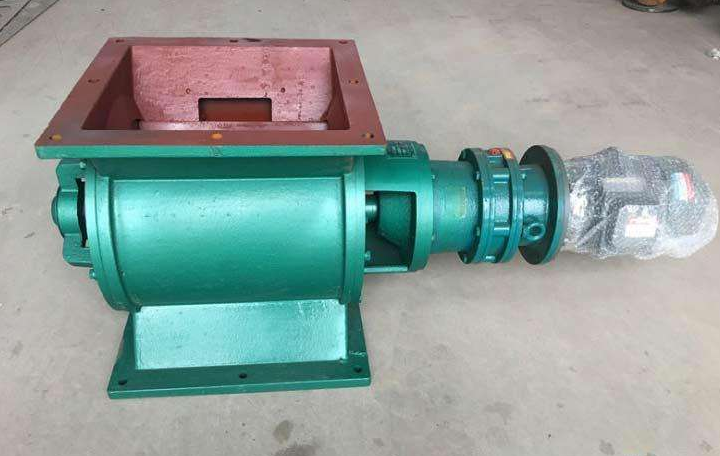

產品結構
設備由電機、減速機（鏈輪、鏈條）、接盤、主軸、葉輪、殼體、軸承、檢查孔、兩端密封壓蓋、聚四氟乙烯密封墊組成。
工作原理
葉輪給料機配用擺線針輪減速機，葉輪上裝有若干個葉輪片。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內。旋轉的葉輪把物料帶到出料口，物料由于自重落下完成喂料或排灰。
葉輪式給料機給粉量的調節是靠改變電磁調速異步電動機的轉數來達到的。變速系統是由一級蝸輪與蝸桿付構成的。
產品特點
1、結構緊湊，造型美觀，使用方便；
2、運轉平穩，噪音低；
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。
技術參數
| 型號 | YJD
2 | YJD
4 | YJD
6 | YJD
8 | YJD
10 | YJD
12 | YJD
14 | YJD
16 | YJD
18 | YJD
20 | YJD
26 | YJD
30 | YJD
40 | YJD
50 |
| 卸料量t/r | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 26 | 30 | 40 | 50 |
| r/minn | Z型 | 25-40 |
| 工作溫度℃ | T≤8O℃ T≦200℃ |
| 物料 | 粉狀，顆粒狀 |
| 電機 | 型號 | Y801-4 | Y802-4 | Y90S-4 | Y90L-4 | Y90L-4 | Y100L-4 | Y112M-4 | Y132S-4 |
| KW | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5 |
| r/min | 1390 | 1400 | 1430 | 1430 | 1430 |
| 重量kg | 53 | 71 | 86 | 101 | 121 | 141 | 161 | 181 | 191 | 221 | 251 | 301 | 491 | 681 |
A型法蘭
YJDA型星型卸料器裝置技術參數 （單位：mm）
| 型號 | A | B | C | E | F | M | H | h | Φ |
| YJDO2型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
|
| YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJDO6型 | 300 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 11 |
| YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 13 |
| YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 450 | 22 | 17 |
| YJD26型 | 500 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30型 | 600 | 490 | 440 | 1190 | 755 | 280 | 600 | 24 | 17 |
| 型號 | A | B | C | E | F | M | H | h | Φ |
| 300×450 | 440 | 395 | 300 | 1120 | 690 | 225 | 450 | 20 | 12-Φ18 |
| 300×460 | 400 | 360 | 300 | 1090 | 680 | 230 | 460 | 20 | 12-Φ18 |
| 300×500 | 400 | 360 | 300 | 1090 | 680 | 300 | 500 | 20 | 12-Φ18 |
| 400×600 | 550 | 500 | 400 | 1300 | 960 | 300 | 600 | 20 | 12-Φ18 |
| 400×600 | 530 | 480 | 400 | 1400 | 1000 | 300 | 600 | 25 | 12-Φ18 |
| 500×680 | 630 | 585 | 500 | 1510 | 1100 | 340 | 680 | 25 | 12-Φ18 |

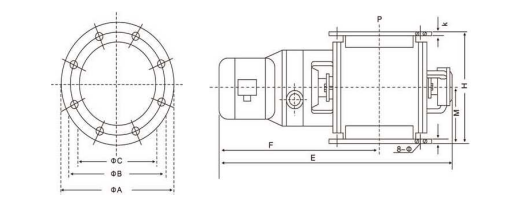

B型法蘭
YJDB型星型卸料器裝置技術參數 （單位：mm）
| 型號 | ΦA | ΦB | ΦC | E | F | M | H | h | Φ |
| YJD02 型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
| YJD04 型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
| YJD06 型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
| YJD08 型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 18 | 11 |
| YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
| YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 13 |
| YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
| YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
| YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
| YJD20 型 | 440 | 400 | 340 | 1000 | 698 | 230 | 450 | 22 | 17 |
| YJD26 型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
| YJD30 型 | 600 | 500 | 440 | 1190 | 755 | 280 | 600 | 24 | 17 |
| 型號 | A | B | C | E | F | M | H | h | Φ |
| Φ300×450 | 440 | 390 | 300 | 1120 | 690 | 225 | 450 | 20 | 12-Φ22 |
| Φ350×500 | 490 | 445 | 350 | 1200 | 700 | 250 | 500 | 25 | 12-Φ22 |
| Φ400×500 | 520 | 480 | 400 | 1200 | 700 | 250 | 500 | 25 | 12-Φ22 |
| Φ500×680 | 630 | 580 | 500 | 1500 | 1100 | 340 | 680 | 25 | 12-Φ22 |
