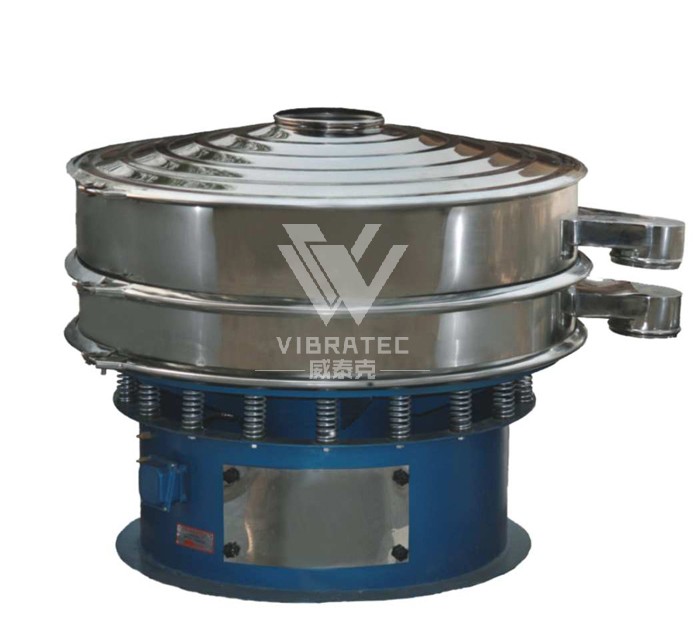

三次元振動篩分過濾機產品展示圖

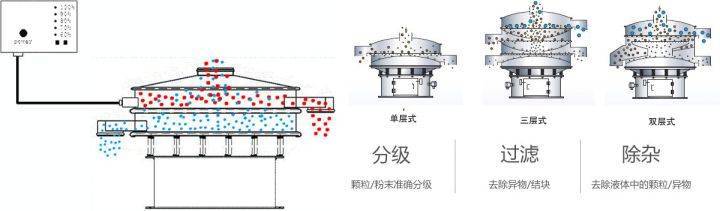

三次元振動篩分過濾機是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

產品特點：

1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。

2.篩分精度高、效率高，任何粉、粒、粘液類均可使用。

3.篩網不阻塞、粉末不飛揚、篩分*細可達500目（28微米）過濾*細可達5微米。

4.獨特網架設計（子母式）、篩網使用長久、換網方便、僅需3—5分鐘、操作簡單、清洗方便。

5.無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作（醫藥用除外）。

適用行業：

各類粉體行業:任何顆粒、粉末、粘液一定范圍內均可篩選。

工行業：樹脂粉、顏料、洗衣粉、微粉、油漆、純堿、檸檬粉、橡膠、塑料等。

磨料、陶瓷行業：氧化鋁、石英砂、泥漿、噴霧土粒。

食品行業：糖、鹽、堿、味精、奶粉、豆?jié){、酵母、果汁、醬油、醋等。

造紙行業：涂布涂料、白土泥漿、黑白液、廢液、造紙液、廢水回收。

冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末等。

制藥行業：中藥粉、中藥液、西藥粉、西藥液體、中西藥顆粒等。

環境保護：垃圾、人畜屎尿、廢油、食品廢水、廢水加工等。

工作原理：

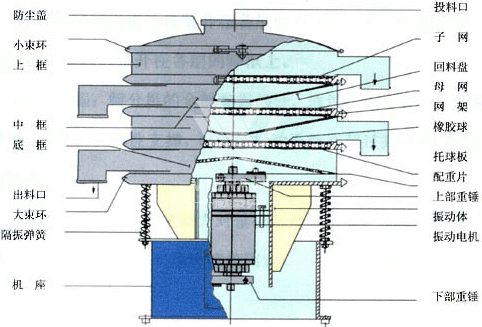

三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，*終完成篩分工作。

旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

安裝前的準備：

1.檢查電機標牌是否與要求相符。

2.用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。

3.檢查電機各緊固件，謹防松動。

4.檢查電機表面有無損壞、變形。

5.檢查是否轉動靈活，若有異常，應排除。

6.檢查電源，是否缺相，并空載運行5分鐘。

安裝與調整：

1.電機應緊固在安裝面上，安裝面必須光滑、平整。

2.電機可水平安裝。

3.電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。

4.電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。

5.激振力的調整。

使用與維修：

1.本機應裝設電氣保護裝置。

2.本機運行初期，每天至少檢查地腳螺栓一次，防止松動。

3.當電機旋轉方向不符合要求時，調整電源相序即可。

4.電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。

5.本機累計運行1500小時后，應檢查軸承，若有嚴重?fù)p傷時應立即更換。

6.本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。

日常保養

1.啟動前：

（1）檢查粗網及細網有無破損

（2）每一組束環是否鎖緊

2.啟動時：

（1）注意有無異常雜音

（2）電流是否穩定

（3）振動有無異狀

3.使用后：每次使用完畢即清理干凈.

定期保養定期檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
