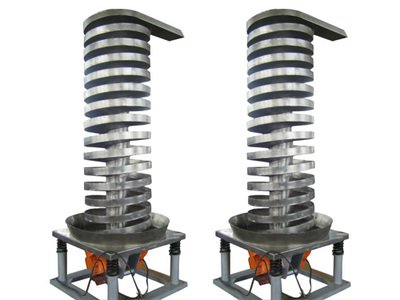

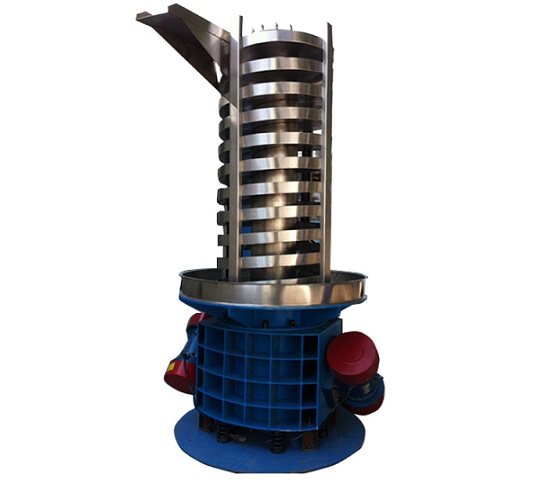

垂直振動提升機

產品簡介DZC垂直振動提升機是一種新型的垂直振動輸送設備，在向上提升物料的同時，還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構，并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。適用行業適用于化工、橡膠、塑料、醫藥、輕工、食品、冶金、建材、礦山、糧食等行業。適用

在線咨詢全國熱線
0373-5086166

產品簡介

DZC垂直振動提升機是一種新型的垂直振動輸送設備，在向上提升物料的同時，還可以完成對物料的干燥和冷卻。分開槽式、封閉式兩種結構，并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。

適用行業

適用于化工、橡膠、塑料、醫藥、輕工、食品、冶金、建材、礦山、糧食等行業。

適用物料

粘度不大的顆粒狀、塊狀、粉狀的固體物料和短纖維狀固體物料

產品結構

主要由提升槽、振動電機、減振系統和底座等組成。

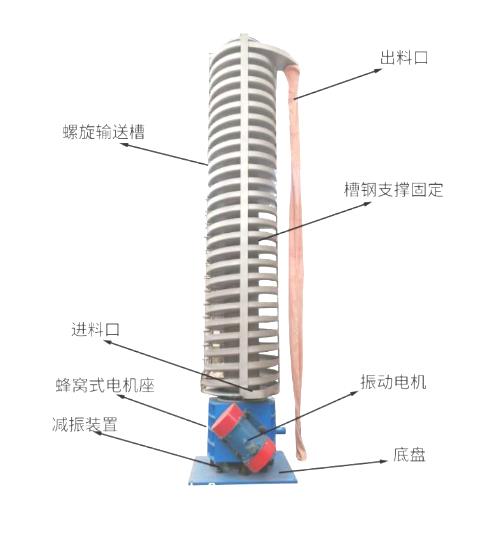

DZC垂直振動提升機結構簡圖

DZC垂直振動提升機結構簡圖-河南振江機械

工作原理

當垂直提升機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。

產品特點

1、整機體積小，重量輕，密閉性能好，低粉塵、效率高；

2、占地面積小，節能、環保；

3、輸送產量大，針對片裝、顆粒物料有較強的自適應性；

4、操作簡單、檢修方便；

5、符合GMP標準要求，清理方便；不對物料造成二次污染。

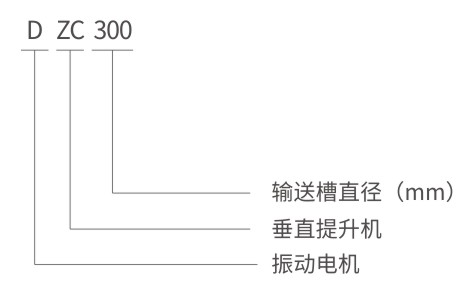

型號說明

技術參數

型號	輸送量 (t/h)	輸送槽直徑(mm)	輸送寬度(mm)	輸送高度 (m)	振次 (1/min)	雙振幅 (mm)	電動功率 (kw)	重量 (kg)
型號	輸送量 (t/h)	輸送槽直徑(mm)	輸送寬度(mm)	輸送高度 (m)	振次 (1/min)	雙振幅 (mm)	電動功率 (kw)	重量 (kg)
DZC300	≤1.0	300	77	≤2.0	960	6≤7	2×0.4	680
DZC500	≤2.0	500	140	≤3.0		6≤8	2×0.75	1010
DZC550	≤3.0	550	152	≤3.5		6≤8	2×1.5	1190
DZC600	≤3.0	600	163	≤4.0		6≤7	2×1.5	1321
DZC800	≤4.0	800	224	≤4.5		6≤8	2×2.2	1590
DZC850	≤4.0	850	224	≤5.0		6≤9	2×2.2	1750
DZC900	≤3.5	900	185	≤6.0		6≤9	2×3.0	2100

安裝尺寸

DZC垂直振動提升機外形簡圖

DZC垂直振動提升機外形尺寸表

型號	Φ	Φ1	Φ2	H	H1	H2	H3	D	Lx8	Ld×Bd	Φd
DZC300	300	146	500	≤2000	≤2750	40	75	270	680×680	/	11
DZC500	500	219	850	≤3000	≤4020	50	80	475	1080×1080	880×880	13
DZC550	550	245	900	≤3500	≤4530	55	85	500	1100×1100	900×900	13
DZC600	600	273	950	≤4000	≤5150	60	85	525	1100×1100	900×900	15
DZC800	800	351	1200	≤4500	≤5650	60	90	650	1300×1300	1050×1050	15
DZC850	850	402	1250	≤5000	≤6150	65	100	675	1400×1400	1150×1150	17
DZC900	900	530	1300	≤6000	≤7180	65	110	700	1600×1600	1300×1300	17
